漏电保护装置

PRCD

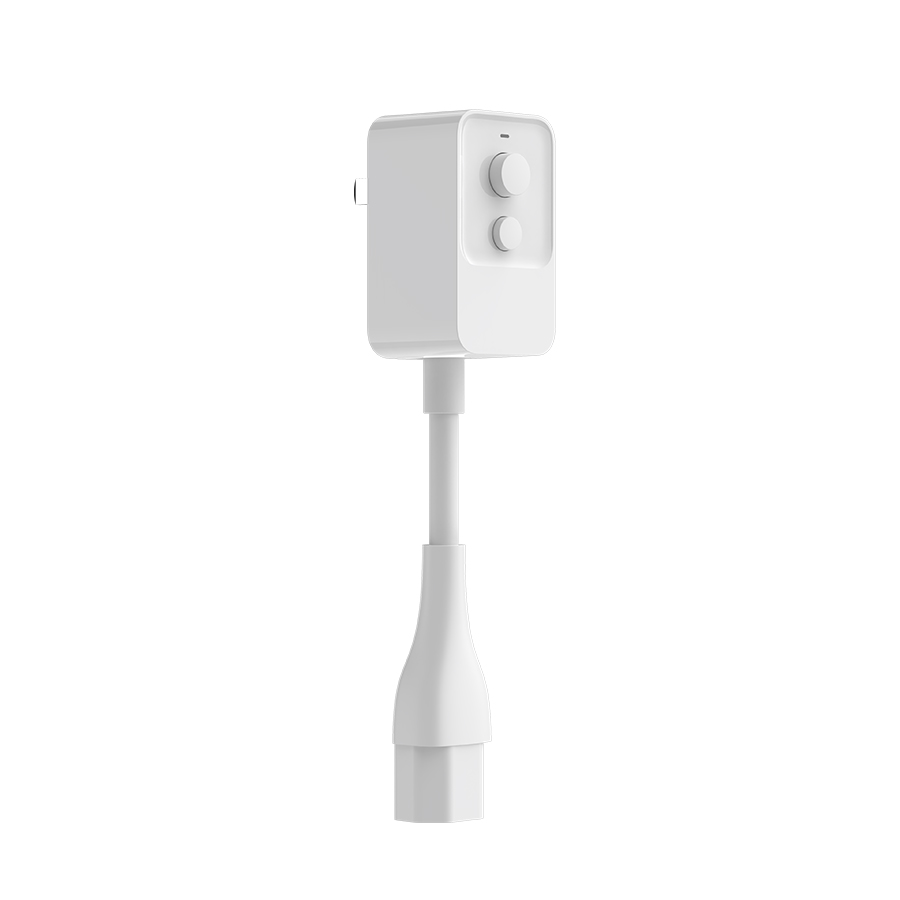

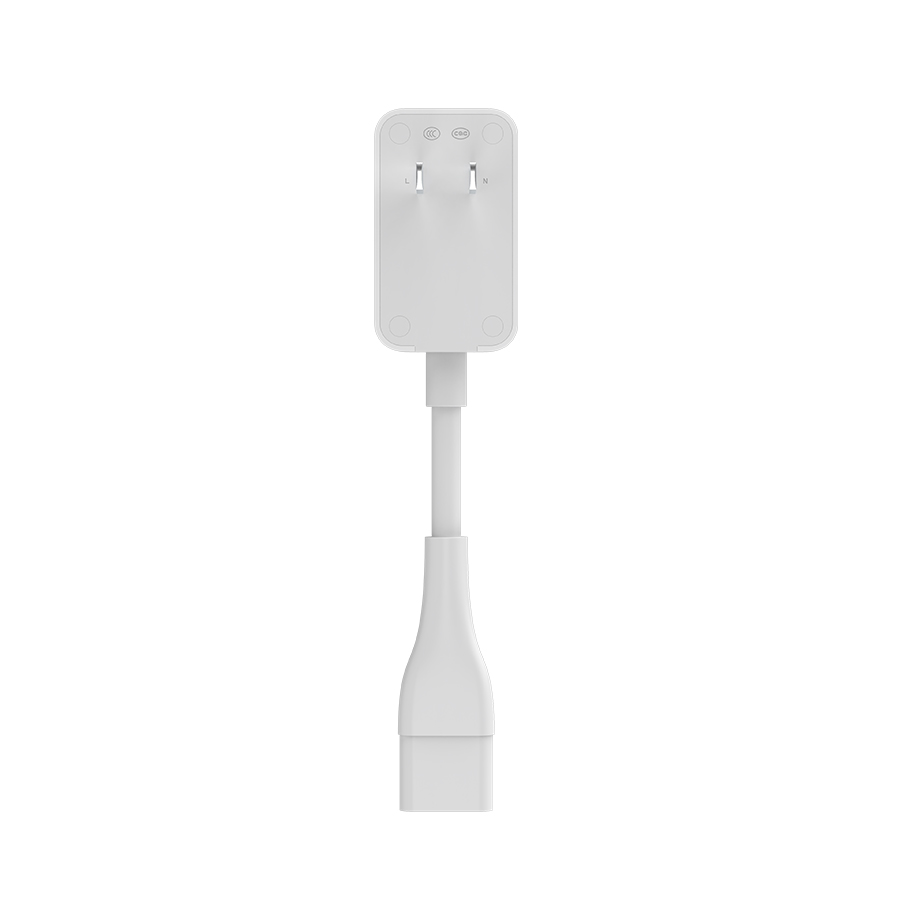

P18-M5

产品特点

P18-M5系列漏电保护插头(PRCD)产品具有安全性好、可靠高、待机功耗低、外壳防护(IP)等级高、体积小、使用方便等特点。

符合GB/T 20044-2012《电气附件家用和类似用途的不带过电流保护的移动式剩余电流装置(PRCD)》国家标准要求,并通过CCC、CQC安全认证。

应用领域

P18-M5系列漏电保护插头(PRCD)产品可以广泛应用于额定电压220VAC,额定电流不超过10A的各类家用电器产品中,为家用电器提供工作电源,作为设备提供人身触电保护,防止因用电设备绝缘损坏而产生接地故障电流所引起的电气火灾的危险,当电路或用电设备漏电故障达到产品内部预设定值时,产品切断电路,有效保护人身及财产安全。


规格参数

产品执行标准

GB/T 20044-2012

工作环境温度

-5℃/+40℃

额定工作电压

220V AC

额定工作电流

6A、10A(可选)

额定频率

50Hz

额定剩余动作电流

6mA、10mA、15mA、30mA(可选)

额定剩余不动作电流

3mA、5mA、7.5mA、15mA(可选)

额定剩余电流动作时间

≤0.1s

额定接通分断能力

250A

额定剩余接通分断能力

250A

额定限制短路电流

1500A

额定限制剩余短路电流

1500A

待机功耗

≤0.5W

外壳防护等级

IP54

标配电线

额定电流6A:2×0.75mm²;
额定电流10A:2×1.0mm²;

插头型式(GB/T 1002-2008)

单相两极(2P)
6A、10A(可选)
